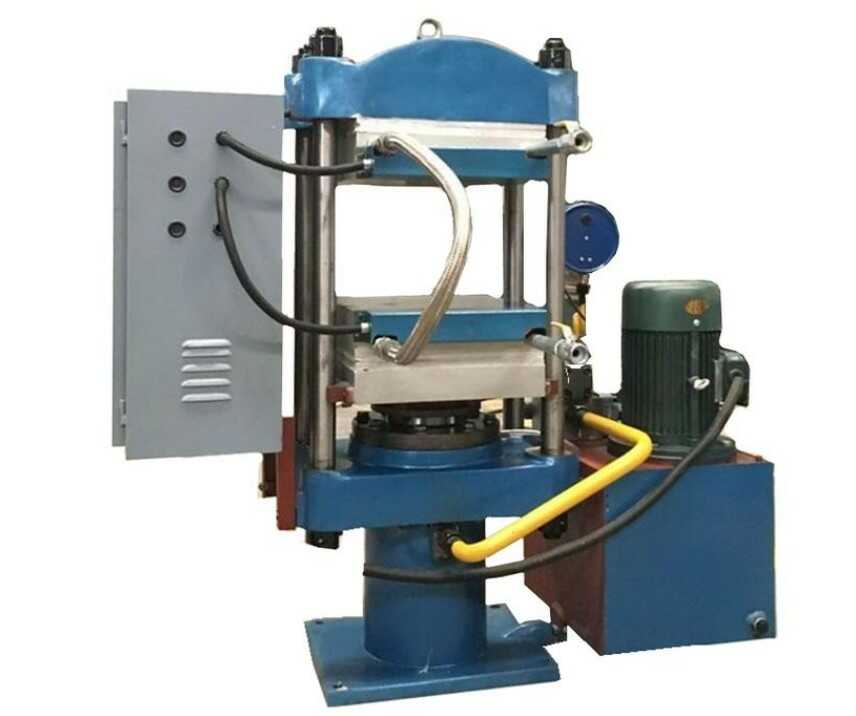

水冷硫化机由主机、液压控制系统、电气控制系统组成。水冷硫化机主机部件有下机座,上横梁,液压缸、柱塞,平台,热板,隔热板四根立柱等组成。液压缸用球墨铸铁制成,以提高受压强度和耐磨性,缩小整机结构。平台、上横梁等是用铸铁制成,其余零件为优质碳钢制成。
水冷硫化机液压控制系统:
水冷硫化机装有高压齿轮液压泵,由电动机直接驱动,通过各控制阀向液压缸供油;由各控制阀组成整个控制系统,该系统和电气控制系统配合工作,可控制柱塞上升、下降、排气、保压、补压等动作。电气控制系统主要控制硫化成型和热板温度。各控制元件及仪表分别装于控制箱内,其控制线路内设有短路、过载等安全保护装置,设有手动、半自动两种操作程序,且具有自动放气、自动补压、自动开模、自动控温等功能。该机左侧设有储油箱,内装油液,供油泵循环做功之用,使用油液种类推荐使用N32或N46液压油,注油前须经过滤后,方可注于油箱,油液需经常保持清洁,不得混于杂质。
水冷硫化机下特点:
采用电动时间继电器自动控制硫化时间和开合模。采用组合双联液压泵,运转噪声低,工作可靠。
